Jidka Dhaqdhaqaaqa Tooska ah ee Suunka

Motion Belt Drive Linear Motion Belt Drive waa habka gudbinta ka faa'iideysta is jiid jiidka ama saameeynta dhexda suunka iyo jilitaanka si uu dhaqdhaqaaqa wareegtada u rogo dhaqdhaqaaq toosan. Waxay ku wareegtaa inta u dhaxaysa jiiditaannada barbar socda iyada oo la sii marayo suunka, iyada oo wadata culayska ku xidhan si ay u gaadho barokac toosan oo toosan ama mid jiho ah. Waxay leedahay sifooyinka qaab-dhismeedka fudud, hawlgal siman, iyo qiimo jaban.

Mabda'a shaqada ee Linear Motion Belt Drive wuxuu ku salaysan yahay gudbinta xoogga iyo beddelka foomamka dhaqdhaqaaqa. Xudunta u ah waa in loo rogo dhaqdhaqaaqa wareega ee matoorka dhaqdhaqaaqa tooska ah ee rarka iyada oo la kaashanayo suunka iyo jiidista. Habka gaarka ah waa sida soo socota:

1. Gelin koronto: Matoorku waxa uu wadaa jiidiyaha firfircoon si uu u wareego, iyo jiidaha firfircooni waxa uu wadaa suunka si uu u dhex maro khilaaf (suunka fidsan) ama hawlgelinta iliga (suunka isku midka ah).

2. Dhaqdhaqaaqa meertada suunka: Suunka waxa uu sameeyaa wareeg xidhan inta u dhaxaysa jiidista wadista iyo jiidida la wado, waxaanu ku dhaqaaqaa dhaqdhaqaaq wareeg ah oo leh wareegtada jiidida (oo la mid ah dhaqdhaqaaqa wareegtada ee suunka qaadaha).

3. Beddelka dhaqdhaqaaqa toosan: Sababtoo ah suunka oo lagu xaddiday tareenada hagaha ee barbar socda jihada dhaqdhaqaaqa, rarka (sida kuraasta shaqada iyo sliders) ee sida joogtada ah ugu xiran suunka ayaa "jiidey" suunka oo u dhaqaaqi doona xariiq toosan oo leh jihada dhaqdhaqaaqa suunka.

4. Hirgelinta dhaqdhaqaaqa dib u noqoshada: Dib u celinta mootada, jiidista firfircooni waxay beddeshaa jihada wareegga, jihada wareegga suunka ayaa loo rogaa si waafaqsan. Culaysku wuxuu gaari karaa dhaqdhaqaaq toosan oo rogaal celis ah.

Marka la soo koobo, mabda'iisa waxaa lagu soo koobi karaa sida: dhaqdhaqaaq wareeg ah → dhaqdhaqaaq wareeg ah → dhaqdhaqaaq toosan. Iyada oo la adeegsanayo gudbinta awoodda inta u dhaxaysa suunka iyo jiidista, qaabka dhaqdhaqaaqa waa la beddelaa, iyo toosnaanta dhaqdhaqaaqa dhaqdhaqaaqa waxaa lagu hubiyaa qaybaha sida biraha hagaha.

Halabuurka qaab dhismeedka ee Motion Motion Linear Drive:

Qaybaha wadista: oo ay ku jiraan matoor, jiidi firfircoon (loo wado si loogu wareego).

Qayb dammaanad ah: Jilbadh dadban (la habeeyey oo barbar socda jiidista wadista, taageeridda wareegga suunka).

Suumanka wadista: Noocyada caadiga ah waxaa ka mid ah suumanka isku midka ah (ilkaha, ay wadaan isku-xidhka ilkaha suunka, saxnaanta sare) iyo suumanka fidsan (oo ay wadaan isjiidjiid, oo ku habboon xaaladaha culeyska hooseeya).

Qaybaha hagida iyo taageerada: sida biraha hagaha, sliders, iwm., loo isticmaalo in lagu xaddido jihada dhaqdhaqaaqa suumanka iyo rarka, hubinta saxnaanta dhaqdhaqaaqa toosan.

Qalabka isku xirka: Ku hagaaji suunka qaybaha fulinta (sida goobta shaqada, cudud robotic) si aad u gaadho gudbinta korantada.

Waxaa lagugu soo dhawaynayaa inaad daawato mashruucyo badan ama aad booqato goobtayada muuqaalada Youtube: https://www.youtube.com/@tallmanrobotics

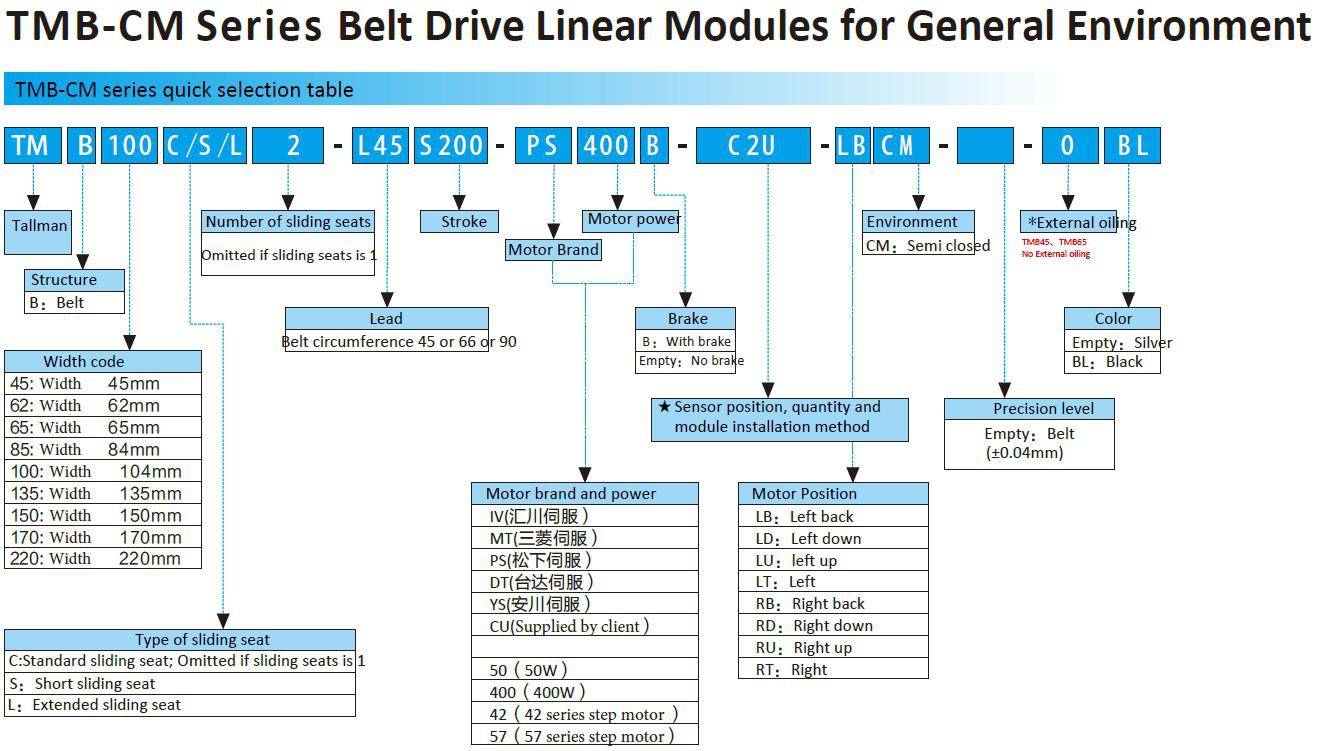

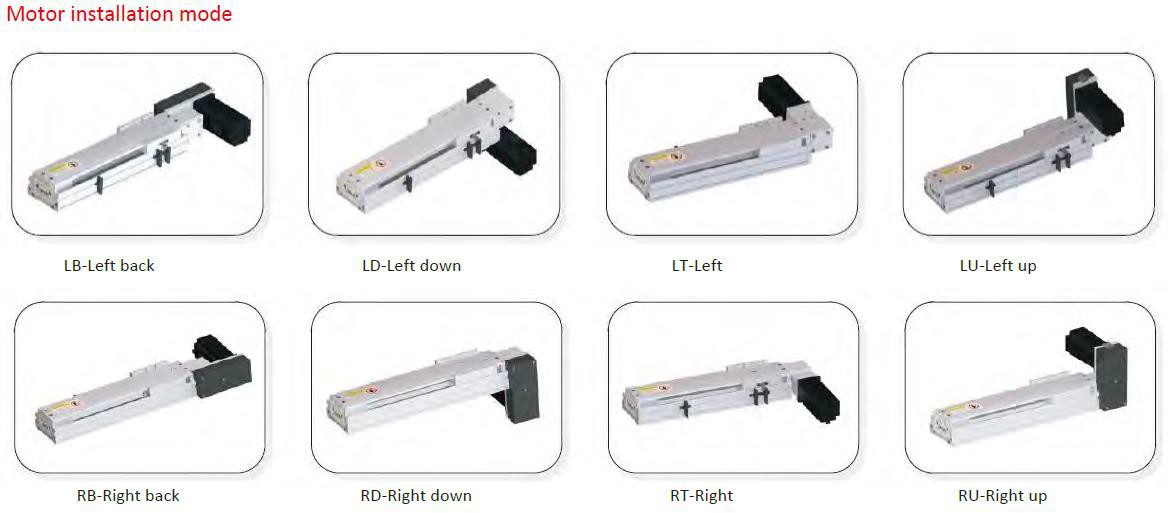

Halkan, waxaan ku soo bandhigeynaa Linear Motion Belt Drive, TMB85-CM deegaanka guud oo leh xogta sida soo socota:

Kiisaska Codsiga ee Dhaqdhaqaaqa Tooska ah ee Suunka:

{{0}D Printer: Nidaamka wada suunka suunka ee isku midka ah ayaa kaxeeya buufinta daabacaadda si uu si toos ah ugu socdo faashashyada X iyo Y, isaga oo gaadhaya daabacaad isku xidhan iyada oo loo marayo xakamaynta saxda ah ee barokaca suunka. Dib-u-dhac hooseeya (farqiga soo noqoshada) ee sifo suunka isku midka ah ayaa hubisa saxnaanta daabacaadda.

2. Khadka isku-xidhka otomaatiga ah: Suunka fidsan waxaa loo isticmaalaa in lagu qaado agabka, iyo xawaaraha socodka suunka waxaa lagu xakameeyaa iyadoo la hagaajinayo xawaaraha matoorka si loo gaaro wareejin toos ah oo alaabada u dhexeysa goobo shaqo oo kala duwan. Waxay ku habboon tahay xaaladaha culeyska fudud ee warshadaha sida cuntada iyo elektiroonigga.

3. Mashiinka goynta laser: Suunka isku midka ah ayaa kaxeeya madaxa laysarka si uu u sameeyo dhaqdhaqaaq toosan oo sare{1}} oo uu weheliyo xadiidka hagaha, oo ay weheliso jawaabcelinta sare iyo sifooyinka gariirka hoose ee suunka, si loo hubiyo saxnaanta wadada goynta.

4. Qalabka xafiiska: sida madaxa iskaanka ee iskaanka, kaas oo uu wado suun yar oo isku xidhan si loo gaadho sawirida toosan ee jihada balaceed ee warqada, oo leh qaab-dhismeed kooban iyo hawlgal degan.

Habkan gudbinta ayaa si weyn loogu isticmaalaa xaaladaha dhaqdhaqaaqa toosan ee u baahan xawaare sare iyo saxsanaan gaar ah oo ka hooseeya culeysyo hoose ama dhexdhexaad ah. Marka la barbar dhigo gudbinta furaha, waxay leedahay faa'iidooyinka qiimaha jaban, dayactirka fudud, iyo qaylada hoose.
